🔍 Fallback 환경에서 편집 충돌을 어떻게 해결했는지 (Kafka · Redis · 필드 단위 충돌 감지 설계)

원본 분석 노트: GitHub에서 보기

시리즈: WebSocket 성능 개선
PoC 1: 샤딩
PoC 2: Fallback & 충돌 제어
PoC 3: Failback & Replay

요약

시나리오 결과
다른 필드 수정 후 서버 변경 AUTO_MERGE ✅
동일 필드 수정 후 서버 변경 CONFLICT 감지 ✅
shard 장애 시 다른 서버로 우회 Fallback 라우팅 ✅
  • 문제: 샤딩 구조에서 특정 shard 장애 시 → 다른 인스턴스로 fallback → 편집 상태 불일치
  • 핵심 설계: Kafka로 상태를 전파하고, Redis Draft로 필드 단위 변경 이력을 추적하여 fallback 환경에서도 충돌을 정확히 판별

⚠️ 왜 fallback 상황에서도 AUTO_MERGE / CONFLICT를 정확히 구분할 수 있었는지 원본 분석 노트: GitHub에서 보기

배경

PoC 1에서 그룹 샤딩으로 부하를 분산했다. 그러나 샤딩 구조에서 특정 서버가 장애를 일으키면, 해당 shard의 사용자가 fallback 서버로 이동하게 된다.

이때 두 가지 문제가 발생한다:

  1. 인스턴스 간 메모리 상태 공유 불가 — 기존 서버의 편집 맥락을 fallback 서버가 모름
  2. 편집 중 다른 사람이 변경한 경우 — 내가 편집 시작 후 서버에 변경이 생겼을 때 어떻게 판단할 것인가

핵심 설계

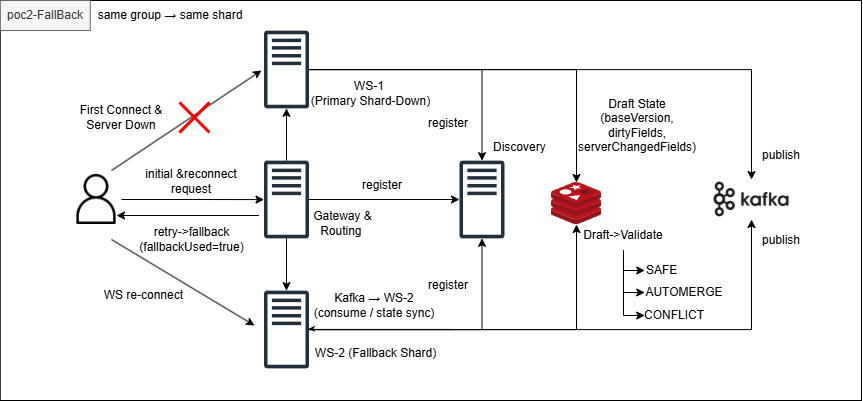

아키텍쳐 다이어그램

Draft 상태 구조 (Redis)

사용자가 노드 편집을 시작하면 Redis에 Draft가 생성된다.

{
  "baseVersion": 0,
  "draftPatch": {},
  "dirtyFields": [],
  "serverChangedFieldsAfterEdit": []
}
필드 의미
baseVersion 편집 시작 시점의 서버 버전
dirtyFields 내가 수정한 필드 목록
serverChangedFieldsAfterEdit 내가 편집 중에 서버에서 변경된 필드 목록

Draft는 짧은 생명주기(TTL 기반 자동 정리)를 가지므로 Redis를 사용했다.

Kafka → Draft 반영

다른 사용자의 편집이 서버에 저장될 때마다 Kafka 이벤트가 발행된다. WS 서버는 이를 소비하여 현재 편집 중인 사용자의 Draft에 serverChangedFieldsAfterEdit를 추가한다.

@KafkaListener(topics = "canvas-events")
public void consume(CanvasEventEnvelope event) {
    // 해당 노드를 편집 중인 사용자만 찾아서
    Set<String> editingUsers = draftRedisStore.findEditingUsers(event.getGroupId(), event.getEntityId());

    for (String userId : editingUsers) {
        DraftEditState draft = draftRedisStore.find(...);
        if (event.getVersion() > draft.getBaseVersion()) {
            // 내가 편집 시작 이후의 변경분만 기록
            draft.getServerChangedFieldsAfterEdit().addAll(event.getChangedFields());
        }
    }
}

fallback 환경에서도 Kafka를 통해 인스턴스 간 상태 동기화가 이루어진다.

충돌 감지 로직

저장(Validate) 요청 시 세 가지 결과 중 하나를 반환한다.

public String validate(...) {
    // 편집 중 서버 변경이 없으면 안전
    if (draft.getBaseVersion().equals(node.getVersion())) return "SAFE";

    // 내가 수정한 필드와 서버가 수정한 필드의 교집합
    Set<String> conflict = new HashSet<>(draft.getDirtyFields());
    conflict.retainAll(draft.getServerChangedFieldsAfterEdit());

    return conflict.isEmpty() ? "AUTO_MERGE" : "CONFLICT";
}
결과 조건
SAFE 편집 중 서버 변경 없음
AUTO_MERGE 서버 변경 있지만 내가 수정한 필드와 겹치지 않음
CONFLICT 내가 수정한 필드를 서버도 수정함

🔍 Draft 구조와 필드 단위 충돌 감지 설계 전체 보기
원본 분석 노트: GitHub에서 보기

E2E 검증 흐름

Fallback 라우팅

// 정상
{ "primaryShardId": 1, "selectedShardId": 1, "fallbackUsed": false }

// shard 장애 시
{ "primaryShardId": 1, "selectedShardId": 2, "fallbackUsed": true }

AUTO_MERGE 시나리오

1. 사용자 → 노드 편집 시작 (baseVersion=0, dirtyFields=[])
2. 사용자 → subject 필드 수정 (dirtyFields=["subject"])
3. 다른 사용자 → x, y 변경 후 저장 → Kafka 이벤트 발행
4. Draft 업데이트 (serverChangedFieldsAfterEdit=["x","y"])
5. Validate → dirtyFields ∩ serverChanged = ∅ → AUTO_MERGE ✅

CONFLICT 시나리오

6. 다른 사용자 → subject 변경 후 저장 → Kafka 이벤트 발행
7. Draft 업데이트 (serverChangedFieldsAfterEdit=["subject"])
8. Validate → dirtyFields ∩ serverChanged = {"subject"} → CONFLICT ✅

핵심 인사이트

편집 충돌은 “버전이 다르다”는 사실만으로는 판단할 수 없다. 버전이 달라도 수정한 필드가 겹치지 않으면 자동 병합이 가능하고, 이를 필드 단위로 추적하는 Draft 구조가 fallback 환경에서도 정합성을 유지하게 한다.

다음 단계

fallback 환경에서 정합성은 해결했다.

하지만 장애 서버가 복구되면 또 다른 문제가 남는다.

이벤트를 놓친 서버를 어떻게 다시 정상 상태로 복구할까?
그리고 서비스를 끊지 않고 어떻게 원래 구조로 되돌릴까?

→ PoC 3 — Failback & Replay
